ग्रैनी फ्लैट फ्रेम फ्लैट पैक स्किलियन छत 6m*3m कंटेनर स्टील फ्रेम किट

6 मीटर गुणा 3 मीटर के ग्रैनी फ़्लैट के लिए फ़्लैट पैक स्टील फ़्रेम किट क्यों

जब संक्षेप में एक कॉम्पैक्ट रहने की जगह होती है जिसे जल्दी से ऊपर जाना होता है, तो संरचनात्मक प्रणाली की पसंद अक्सर यह तय करती है कि परियोजना कितनी चिकनी होगी। ए दादी फ्लैट फ्रेम एक फ्लैट पैक किट के रूप में आपूर्ति की गई एक मार्ग प्रदान करती है जो भारी उठाने वाले उपकरण और लंबे समय तक साइट पर निर्माण से बचाती है। यह विशेष कंटेनर स्टील फ्रेम एक ऊंची छत के साथ 6 मीटर * 3 मीटर के पदचिह्न के लिए डिज़ाइन किया गया है, और यह पूरी तरह से खंडों में अलग-अलग आता है जिसे दो या तीन कर्मचारी हाथ से संभाल सकते हैं। क्योंकि अनुभाग प्रबंधनीय हैं, स्थापना के लिए क्रेन की आवश्यकता नहीं होती है, जो निर्माण से महत्वपूर्ण लागत और शेड्यूलिंग बाधा को हटा देता है।

यह किट उन खरीदारों के लिए है जिन्हें आवास, एक कार्यालय, एक बाथरूम या इसी तरह के एकल-कक्ष सुविधाओं की आवश्यकता है। यह एक मॉड्यूलर उत्पाद भी है: बड़ी मंजिल योजनाएं बनाने के लिए इकाइयों को एक साथ जोड़ा जा सकता है, या जहां साइट और स्थानीय नियम अनुमति देते हैं, वहां तीन स्तरों तक स्टैक किया जा सकता है। यह लचीलापन इसे मानक प्रीफैब कंटेनर हाउस के मुकाबले तुलना करने लायक बनाता है, खासकर जब परियोजना बाद में बढ़ सकती है।

फ़्रेम निर्माण और संक्षारण संरक्षण

संरचनात्मक फ्रेम पाउडर कोटिंग के साथ गैल्वेनाइज्ड स्टील से बनाया गया है। उस संयोजन को अतिरिक्त जंग-रोधी सुरक्षा देने के लिए निर्दिष्ट किया गया है, जो उन इकाइयों के लिए मायने रखता है जो वर्षों तक बाहर या तटीय वातावरण में रह सकती हैं। मुख्य फ्रेम की मोटाई 2-3 मिमी है, और बीम, कॉलम और पर्लिन के लिए उपयोग किया जाने वाला स्टील ग्रेड सामान्य रूप से Q235B कोल्ड बेंडिंग गैल्वेनाइज्ड लाइट स्टील है। आपूर्तिकर्ता स्टील की ताकत f=215N/m2 बताता है, हालांकि खरीदारों को अपनी जलवायु और लोडिंग स्थितियों के लिए सटीक ग्रेड और कोटिंग विनिर्देश की पुष्टि करनी चाहिए।

विक्रय बिंदुओं में से एक मानक फ्लैट पैक कंटेनर घरों की तुलना में बड़ा आकार है। एक सामान्य फ्लैट पैक कंटेनर हाउस W2.25*L5.8*H2.60m या W2.438*L6.055*H2.6m के आसपास होता है। यह किट बड़ी है: W3M*L5.95M*H2.8M. वह अतिरिक्त चौड़ाई और ऊंचाई अधिक उपयोगी आंतरिक स्थान में बदल जाती है, जो अक्सर एक तंग कमरे और एक आरामदायक कमरे के बीच का अंतर होता है।

क्रेन के बिना असेंबली

क्रेन की आवश्यकता नहीं होने का कारण यह है कि 3m x 5.95m कंटेनर हाउस पूरी तरह से आसानी से संभाले जाने वाले खंडों में विभाजित है। साइट पर जो कुछ भी आवश्यक है वह पुन: संयोजन है। DIY मालिक-बिल्डर या छोटे दल के लिए, यह समय और श्रम लागत दोनों बचा सकता है। आपूर्तिकर्ता पैनल नंबरों के साथ एक विस्तृत असेंबली वीडियो और चित्र प्रदान करता है, जो इंस्टॉलेशन के दौरान भ्रम से बचने में मदद करता है। बड़ी परियोजनाओं के लिए, ऑन-साइट इंस्टॉलेशन सेवाएं उपलब्ध हैं, लेकिन खरीदार को इंजीनियर का वीजा, दो-तरफा हवाई टिकट, भोजन, आवास, परिवहन और प्रति व्यक्ति 150USD का दैनिक वेतन शामिल है।

एक नज़र में तकनीकी विशिष्टताएँ

ये विशिष्टताएँ एक स्पष्ट आधार रेखा देती हैं, लेकिन कस्टम आकार उपलब्ध हैं। यदि मानक 6m*3m फ़ुटप्रिंट साइट पर फिट नहीं बैठता है, तो आपूर्तिकर्ता विशिष्ट आवश्यकताओं को पूरा करने के लिए आयामों को समायोजित कर सकता है।

स्ट्रक्चरल इंजीनियरिंग नोट्स

आपूर्तिकर्ता एक इंजीनियरिंग रिपोर्ट प्रदान करता है जो डिज़ाइन मान्यताओं को रेखांकित करती है। ऐसा कहा जाता है कि यह संरचना 8 तीव्रता के भूकंप से होने वाले नुकसान को रोकती है, जिसमें पहले समूह के रूप में भूकंपीय समूह, 0.45s का साइट विशेषता चक्र, साइट श्रेणी तृतीय श्रेणी और 0.05 का स्टील संरचना अवमंदन अनुपात शामिल है। अधिकतम क्षैतिज भूकंप प्रभाव गुणांक 0.04 है, जिसकी गणना 5 वर्षों में की गई है। 1.0 के महत्व गुणांक के साथ संरचनात्मक सुरक्षा स्तर ग्रेड 2 है। ये डिज़ाइन पैरामीटर हैं, किसी विशिष्ट साइट के लिए गारंटी नहीं; एक स्थानीय इंजीनियर को उन्हें बिल्डिंग कोड के अनुसार सत्यापित करना चाहिए जहां इकाई स्थापित की जाएगी।

रिपोर्ट में लोडिंग गणना में फर्श संरचना का वजन 0.4 kN/m2, डेड लोड 0.4 kN/m2 और लाइव लोड 3.0 kN/m2 शामिल है। छत के लिए, संरचना का वजन और डेड लोड 0.3 kN/m2 है, जबकि लाइव लोड 0.5 kN/m2 है। 15 साल के डिजाइन जीवन के लिए पवन लोडिंग W0=0.3KN/m2 के मूल पवन दबाव पर आधारित है। ये आंकड़े खरीदार को डिज़ाइन लिफाफे को समझने में मदद करते हैं, लेकिन वे साइट-विशिष्ट संरचनात्मक समीक्षा का विकल्प नहीं हैं।

फ़्रेम घटक और आपको क्या मिलता है

फ़्रेम किट में घटकों की एक विस्तृत सूची शामिल है, प्रत्येक की अपनी विशिष्टता और सतह उपचार है। यहाँ पैकेज में आमतौर पर क्या है:

• उठाने के बिंदु: Q235B 3.75 मिमी मोटाई वाला स्टील, 8 टुकड़े, इलेक्ट्रोप्लेटिंग + पाउडर कोटिंग
• पोस्ट: Q235B गैल्वेनाइज्ड स्टील, L=2480mm, 4 टुकड़े, कोल्ड गैल्वेनाइज्ड + पाउडर कोटिंग
• बीम: Q235B गैल्वेनाइज्ड स्टील, L=2680mm (4 टुकड़े) और L=5610mm (4 टुकड़े), कोल्ड गैल्वेनाइज्ड + पाउडर कोटिंग
• निचला माध्यमिक बीम: Q235B 80 * 40 * 1.2 मिमी गैल्वेनाइज्ड ट्यूब स्टील, एल = 3000 मिमी, 14 टुकड़े, ठंडा गैल्वेनाइज्ड
• निचला समर्थन बीम: Q235B 80*40*1.2 मिमी गैल्वेनाइज्ड ट्यूब स्टील, 10 टुकड़े, ठंडा गैल्वेनाइज्ड
• शीर्ष माध्यमिक बीम: Q235B 80 * 40 * 1.2 मिमी गैल्वेनाइज्ड ट्यूब स्टील, एल = 1880 मिमी, 3 टुकड़े, ठंडा गैल्वेनाइज्ड
• शीर्ष माध्यमिक बीम: Q235B 40 * 40 * 1.2 मिमी गैल्वेनाइज्ड ट्यूब स्टील, एल = 1880 मिमी (6 टुकड़े) और एल = 2780 मिमी (2 टुकड़े), ठंडा गैल्वेनाइज्ड
• कनेक्शन भाग: 1.8 मिमी मोटाई गैल्वेनाइज्ड स्टील, 10 टुकड़े, ठंडा गैल्वेनाइज्ड
• छत के लिए एल स्टील: Q235B 0.6 मिमी मोटाई वाला स्टील, L=5720mm (2 टुकड़े) और L=2790mm (2 टुकड़े), ठंडा जस्ती

एक स्पष्ट घटक सूची होने से लॉजिस्टिक्स योजना और ऑन-साइट इन्वेंट्री जांच में मदद मिलती है। इससे विभिन्न आपूर्तिकर्ताओं के उद्धरणों की तुलना करना भी आसान हो जाता है, क्योंकि आप देख सकते हैं कि वास्तव में क्या शामिल है।

पैकिंग और शिपिंग संबंधी विचार

एक फ्लैट पैक किट की शिपिंग पूरी तरह से इकट्ठे कंटेनर हाउस की शिपिंग से अलग है। आपूर्तिकर्ता नोट करता है कि लगभग सभी आपूर्तिकर्ता प्रीफ़ैब कंटेनर हाउस के हिस्सों को टुकड़े-टुकड़े करके एक कंटेनर में लोड करते हैं। सैंडविच पैनलों को क्षति से बचाने के लिए, वे नीचे एक स्टील फूस को वेल्ड करते हैं और चारों ओर प्लास्टिक की फिल्म लपेटते हैं। यह एक व्यावहारिक विवरण है जो आपको टूटे हुए या खरोंच वाले पैनलों से बचा सकता है।

लोडिंग क्षमता एक प्रमुख लागत कारक है। एक मानक 20 फीट कंटेनर घर के लिए, एक 20 फीट कंटेनर 6 इकाइयों को लोड कर सकता है, और एक 40HC कंटेनर 15 इकाइयों को लोड कर सकता है। एक मानक 20 फीट कंटेनर फ्रेम के लिए, संख्याएँ बहुत अधिक हैं: 25 इकाइयाँ प्रति 20 फीट कंटेनर और 60 इकाइयाँ प्रति 40HC कंटेनर। घनत्व में अंतर प्रति यूनिट माल ढुलाई लागत को महत्वपूर्ण रूप से प्रभावित कर सकता है, खासकर बड़े ऑर्डर के लिए।

परियोजना अनुभव और वन-स्टॉप सेवाएँ

आपूर्तिकर्ता ऑस्ट्रेलिया, अमेरिका, जर्मनी, फ्रांस और ब्राजील सहित 50 से अधिक देशों में 5000 से अधिक सफल कंटेनर होम परियोजनाओं की रिपोर्ट करता है। वे डिजाइन, उत्पादन, वितरण और स्थापना को कवर करते हुए वन-स्टॉप समाधान प्रदान करते हैं। जिन खरीदारों को केवल फ्रेम से अधिक की आवश्यकता है, वे घर के लिए अंतिम समाधान प्रदान करते हुए फर्नीचर और उपकरण भी प्राप्त कर सकते हैं। यदि आपके पास कोई चित्र है, तो वे उसके अनुसार उद्धरण दे सकते हैं; यदि नहीं, तो वे उद्धरण देने से पहले आपकी पुष्टि के लिए चित्र डिज़ाइन करेंगे।

क्रेता प्रश्न और व्यावहारिक उत्तर

सामान्य ऑर्डर के लिए डिलीवरी का समय जमा प्राप्त होने के 7-30 दिन बाद होता है। बड़े ऑर्डर में अधिक समय लग सकता है और इसकी पुष्टि ऑर्डर प्रबंधन विभाग से की जानी चाहिए। आपूर्तिकर्ता के अनुसार डिलीवरी से पहले गुणवत्ता की 100% जाँच की जाती है।

इंस्टॉलेशन को सरल बनाने के लिए डिज़ाइन किया गया है, जिसमें विस्तृत वीडियो और पैनल-क्रमांकित चित्र दिए गए हैं। बड़ी परियोजनाओं के लिए, ऑन-साइट इंस्टॉलेशन की व्यवस्था की जा सकती है, लेकिन खरीदार को इंजीनियर के खर्च और प्रति व्यक्ति 150USD का दैनिक वेतन वहन करना होगा।

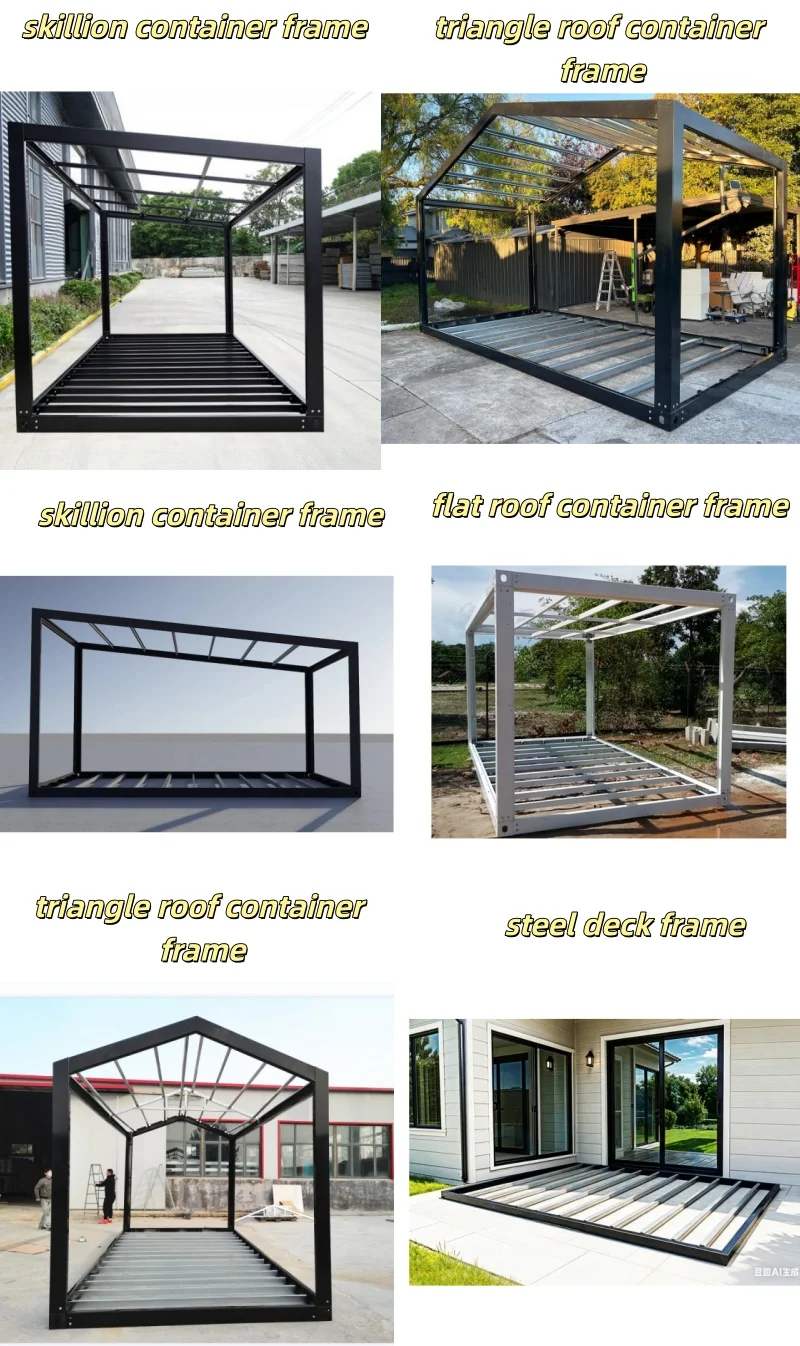

तुलना करते समय कंटेनर फ्रेम विकल्प, स्टील की मोटाई, कोटिंग के प्रकार और किट में सभी कनेक्शन भाग शामिल हैं या नहीं, इस पर ध्यान दें। द स्टील फ्रेम किट यहां वर्णित कोल्ड गैल्वनाइजिंग और पाउडर कोटिंग के साथ Q235B स्टील का उपयोग करता है, जो एक सामान्य और विश्वसनीय संयोजन है। द नानी के घर की चौखट आसान असेंबली के लिए डिज़ाइन किया गया है, लेकिन हमेशा सत्यापित करें कि स्थानीय बिल्डिंग कोड आपके इच्छित उपयोग के लिए इस प्रकार के निर्माण को स्वीकार करता है।

ऑर्डर करने से पहले, सटीक बाहरी आयाम, पैनल सामग्री और क्या कीमत में खिड़कियां, दरवाजे और फर्श शामिल हैं, इसकी पुष्टि करें। पैकिंग विधि के बारे में भी पूछें और पारगमन में क्षति से बचने के लिए इकाइयों को कैसे लोड किया जाएगा। वर्तमान प्रचार के साथ, कीमत प्रतिस्पर्धी है, लेकिन वास्तविक मूल्य आकार, स्थायित्व और असेंबली में आसानी के संयोजन में निहित है।
